    超精密加工的透镜光纤多领域应用

    作者:光越科技(深圳)有限公司 浏览: 发表时间:2022-03-02 09:19:52


    光越科技(深圳)有限公司成立于2007年,是集研发、生产和销售光学器件与模块于一体的国家高新技术企业,也是与名校广泛合作的产学研基地。光越科技的产品应用及客户遍及激光加工、量子通信、光纤传感、激光医疗、航空航天等领域,公司通过不断地自主创新成长为技术先进、质量可靠的高科技企业。


    透镜光纤,也被称为光纤透镜或光纤微透镜,是对光纤端面加工制成具有透镜功能的一类产品。透镜光纤的作用主要有改变光纤模场大小、形状从而提高系统耦合效率,改变光路传输路径,减少折反光,改变尖端形状以适应于不同环境的成像、传感等,在众多领域有着广泛的应用。


    光越科技根据不同的领域对透镜光纤的不同要求,可定制多款类型光纤并根据客户要求进行光纤表面金属化定制。目前我司可提供的透镜光纤类型有:

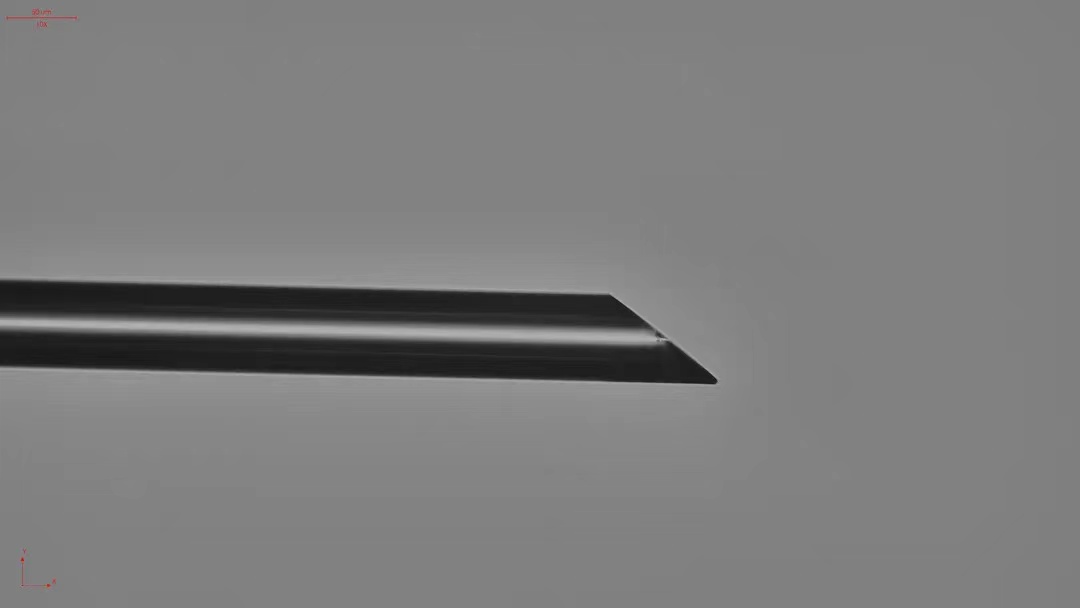

    1、斜面透镜光纤(单斜面、多斜面)



    应用领域:光纤激光、光纤网络、传统光学、光纤传感等。

    特点:在光纤前端按需求研磨具有一定角度的斜面;按照客户要求进行光纤金属化。

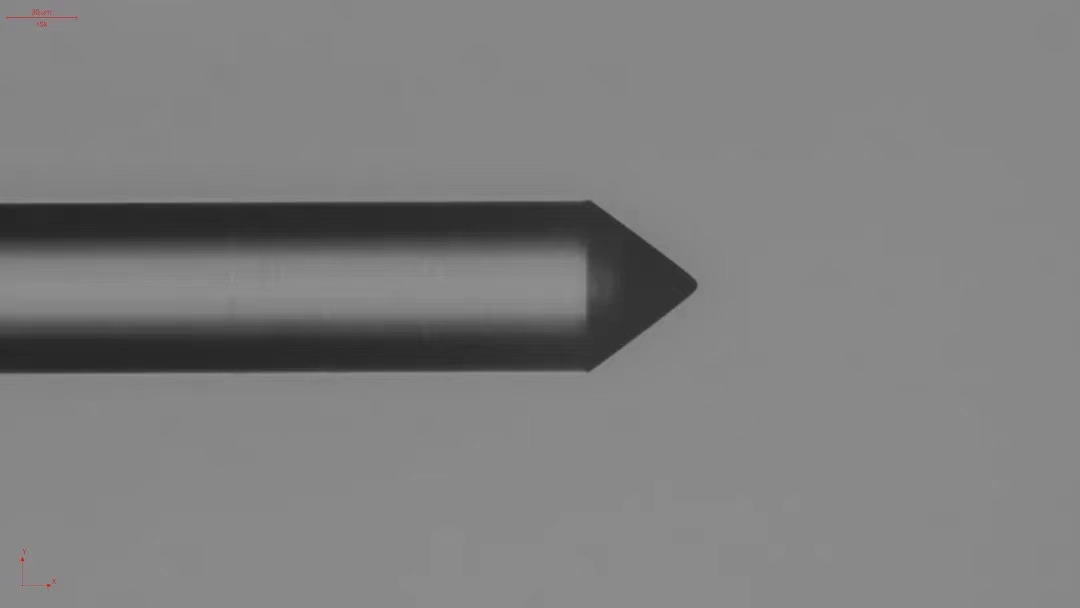

    2、锥形透镜光纤



    应用领域:输出光束截面为圆形或近似圆形的LD、DFB、SLD激光器、VCSEL等耦合;医疗的激光微手术和微照明

    特点:在光纤前端按需求研磨具有一定角度的锥面,并在锥面前端按需求研磨一定曲率半径的球面;按照客户要求进行光纤金属化。

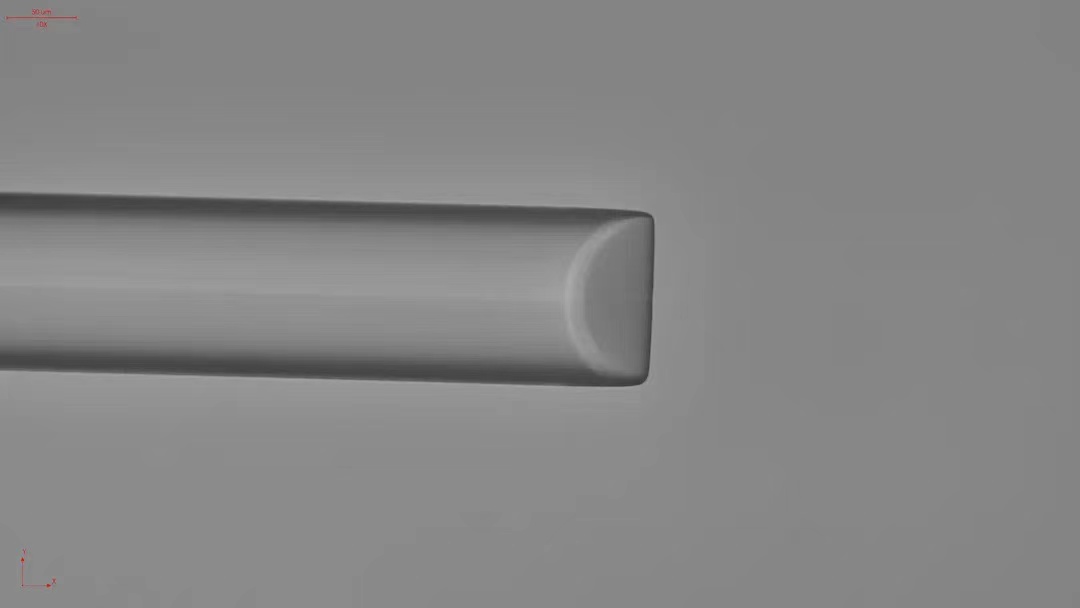

    3、楔形透镜光纤



    应用领域:输出光束截面为椭圆形的LD激光器耦合。

    特点:在光纤前端按需求研磨具有一定夹角的双斜面,并在双斜面前端按需求制作成一定曲率半径的柱面;将光纤发出的光束整形成椭圆形,或将光纤的接收光斑从圆形改为椭圆型;按照客户要求进行光纤金属化。

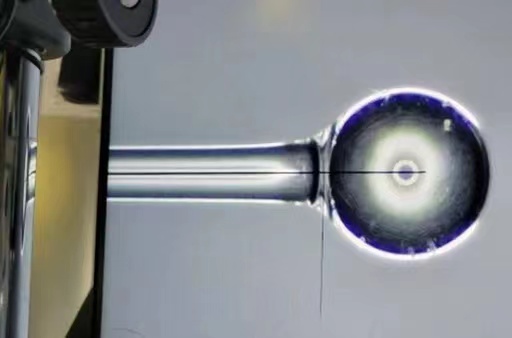

    4、球透镜光纤



    应用领域:医疗内窥镜、半导体激光器耦合、超微型器件封装、光电转换器件、光学传感、光学试验平台、CMM探针(医学、军事、公安、情报、集成光学、光通信、光计算机均有广泛应用)。

    特点: 体积小、光路短、重量轻、易于批量生产和封装;耦合工艺简单、重复性好、耦合效率高。



    5、斜球透镜光纤



    应用领域:医疗内窥镜、光耦合、光电转换器件、PLC、OCT、光学传感、光学照明。

    特点: 体积小、光路短、重量轻、易于批量生产和封装。



    生产上面五种光纤所用的设备为光越自主研发,设备可依据产品结构不同而进行修改。可生产多种要求的光纤。使用该设备加工出的光纤精度高,角度误差在1°内,尺寸误差控制在1微米内,端面质量好,在400倍端检仪下观察无可见划痕、麻点。


    光越科技采用磁控溅射镀膜方式对透镜光纤进行镀膜,相对化学镀膜方式,其优点是膜层附着力更强,焊接后拉力测试大于10N;均匀性更好;化学镀膜在60倍显微镜下可看到明显的针孔、凸起,而磁控溅射没有针孔和凸起。

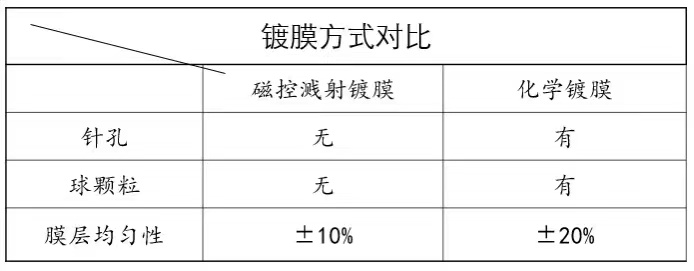

    镀膜方式对比





    磁控溅射镀膜方式因生产产品过程中始终保持真空,因此无二次污染;镀膜种类多,含盖所有金属,典型镀层有Cr、Ti、Ni、Au。也可以进行混合镀膜,比如Ni和Au混合、Ti和Au和Cr混合等。(下图为设备实物图)

    磁控溅射镀膜机



    光越科技秉持着精益求精的精神理念,研发生产的透镜光纤较于市面上的产品,具备锥角误差更小、偏心量更小、镀层拉力更大的优越性,具体性能参数对比如下:

    产品参数对比



    从以上参数可以看出,光越科技的透镜光纤不仅达到了市面上相同产品的一般标准,而且在部分参数上更优于市面产品。光越科技始终秉持品质为先,客户为重的服务原则,构筑IQC、IPGC、OQA等全过程质量控制体系,在保证产品质量品质的同时,提供满足客户需求的定制化产品。以人为本,以质为先;精研创新,光越万里。


    超精密加工的透镜光纤多领域应用
    加工出的光纤精度高,角度误差在1°内,尺寸误差控制在1微米内,端面质量好,在400倍端检仪下观察无可见划痕、麻点。
